MOBILNY ZESTAW PIANOTWÓRCZY MZP-1F60

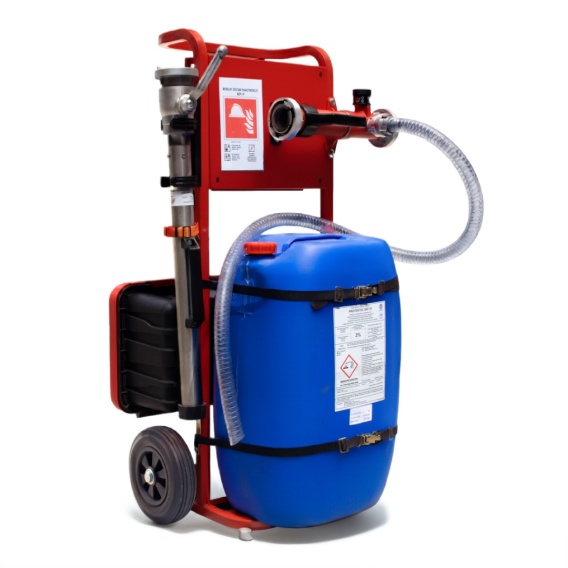

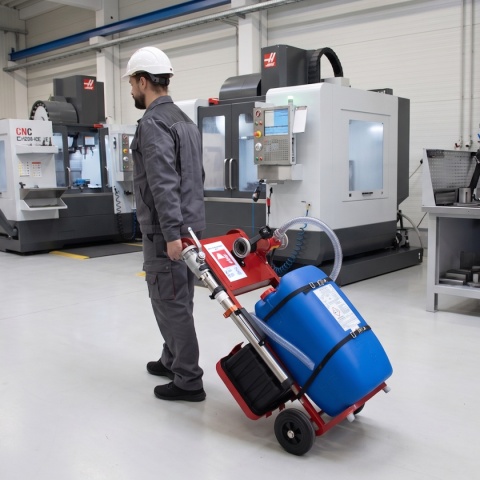

Zestaw pianotwórczy służy do uzyskania dużej siły gaszenia przy wykorzystaniu hydrantu zewnętrznego, wewnętrznego., motopompy lub wozu strażackiego. Maksymalna ilość piany z 60 litrów 3% środka pianotwórczego to 1980 litrów piany. Mobilność zestawu pozwala wybrać różne miejsca zasilania w zależności od potrzeby oraz zbliżenie się do źródła ognia.

WYPOSAŻENIE ZESTAW:
- klucz do otwierania hydrantu,
- klucz do nasad,
- przełącznik 75/20,
- dwa węże wodne 52/20,
- prądownicę pianotwórczą,

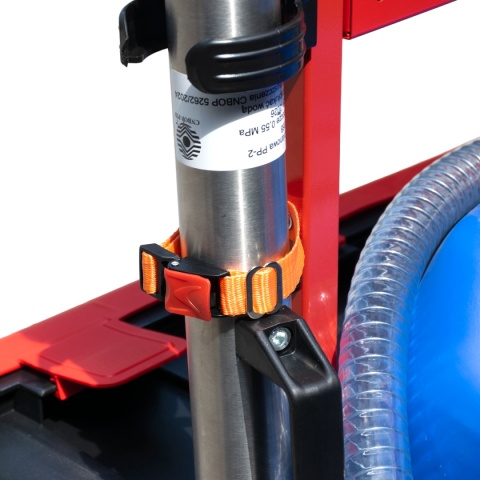

- zasysacz linowy,

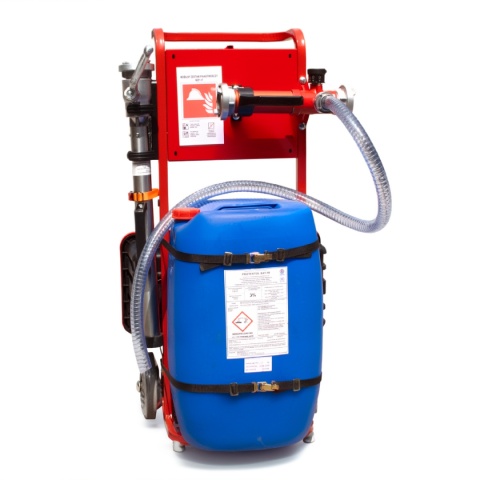

- zbiornik 60 litrów środka pianotwórczego,
- środek pianotwórczy 60l 3%
- specjalny wózek transportowy.
- dokumentacja uruchomienia, sposobu działania, gaszenia, serwisu sprzętu, i
- instrukcja BHP stosowania, instrukcja konserwacji.

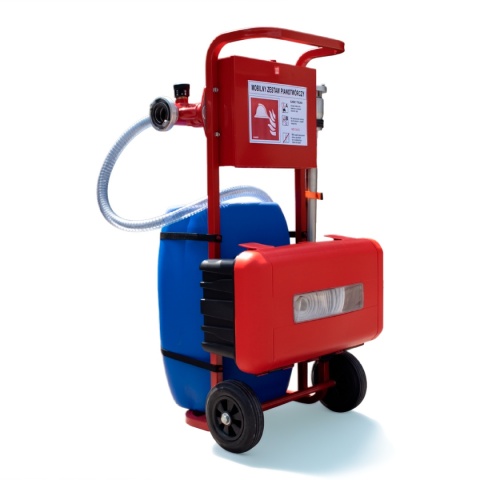

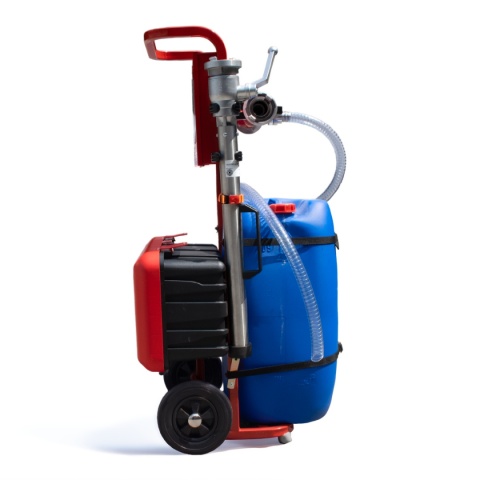

BUDOWA:

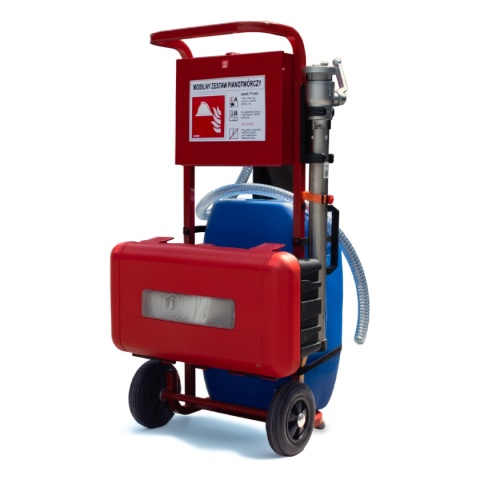

- wózek konstrukcji stalowej,
- malowany proszkowo RAL3000,

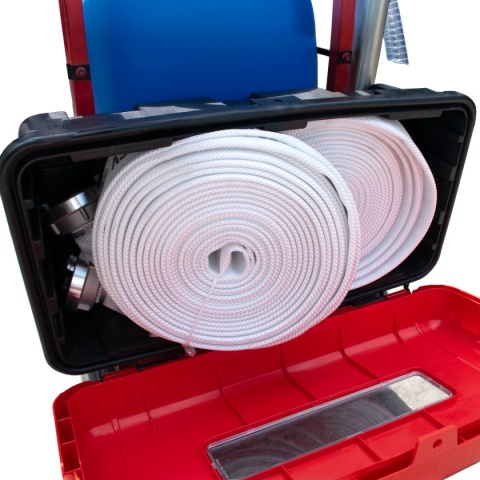

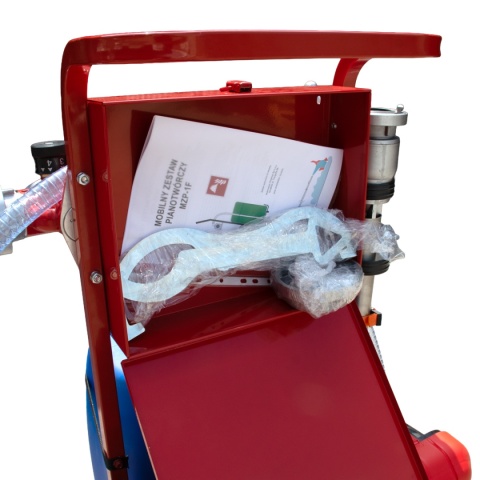

- wyposażony w szafkę na sprzęt dodatkowy,

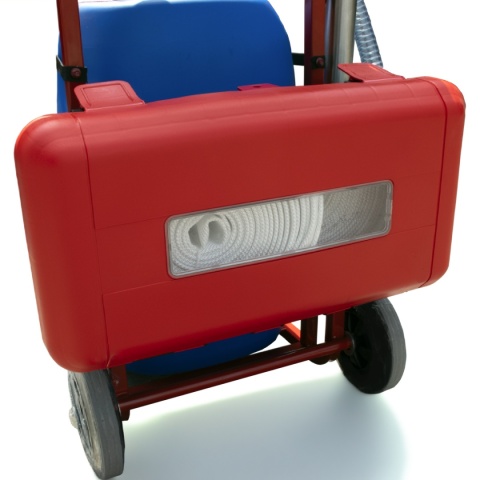

- kosz na 2 węże 52/20
- uchwyty mocująca,
- koła gumowe pełne,
- oznakowanie.

Sposób podłączenia do instalacji zasilającej

Opis działania:

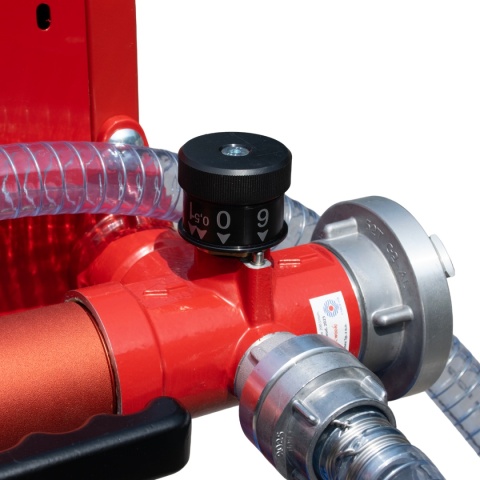

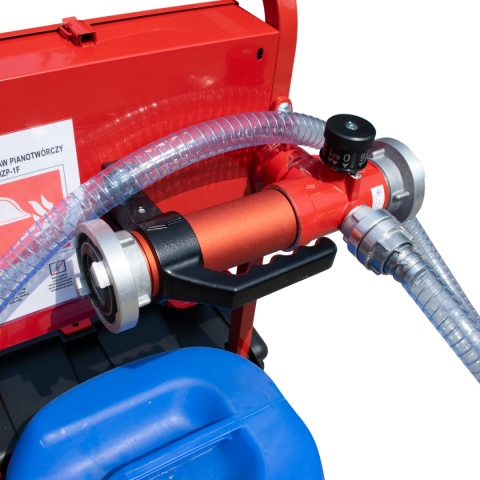

Zestaw służy do szybkiego podłączenia do linii gaśniczej wodnej w celu wytworzenia piany gaśniczej. źródłem zasilania wodnego może być hydrant zewnętrzny, hydrant wewnętrzny, motopompa, wóz strażacki. Woda powinna być podawana wężem z przyłączem kłowym typu STORZ (strażacki, hydrantowy) o średnicy DN52. Końcówkę węża należy zamocować do inżektora (zasysacza) od strony zasilania. Kierunek zasilania wskazuje strzałka na obudowie inżektora. Następnie należy podłączyć z drugiej strony inżektora (strona wylotowa) wąż z zestawu DN52. Na końcu węża należy podłączyć prądownicę pianotwórczą. Przed uruchomieniem zasilania należy sprawdzić ustawienie na pokrętle inżektora na poz "3" wskazujące na proces mieszania środka pianotwórczego z wodą w proporcji 3% środka gaśniczego 97% wody. W przypadku stosowania piany 6% należy zmienić ustawienie na poz "6". Należy sprawdzić pewność połączeń nasady z wężem zasysającym oraz głębokość końcówki węża w zbiorniku. Wąż powinien swobodnie zawijać się na dnie zbiornika lub rurka powinna dotykać dna. Linię gaśniczą rozwijać w kierunku ognia na odległość bezpieczną od strony zawietrznej ok.5-15 metrów odległości operatora od ognia.

Rysunek poglądowy:

INSTRUKCJA KONSERWACJI

1. Dokonuj przeglądu technicznego co 6 miesięcy
2. Sprawdź ustawienie stężenia mieszanki Środka pianotwórczego na pokrętle inżektora Wartość ustawienia według zalecanego stężenia na instrukcji płynu pianotwórczego 3% lub 6%
3. Sprawdź stan techniczny węży minimum raz na 5 lat.
4. Ustal własną instrukcję podłączenia sprzętu oraz kolejność czynności w razie konieczności przeprowadzenia akcji gaśniczej.
5. Przeprowadzaj szkolenia i próby użycia sprzętu z osobami wyznaczonymi do obsługi sprzętu.
6. Stosuj części zamienne i środek gaśniczy odpowiedni do sprzętu i planowanej akcji gaśniczej.

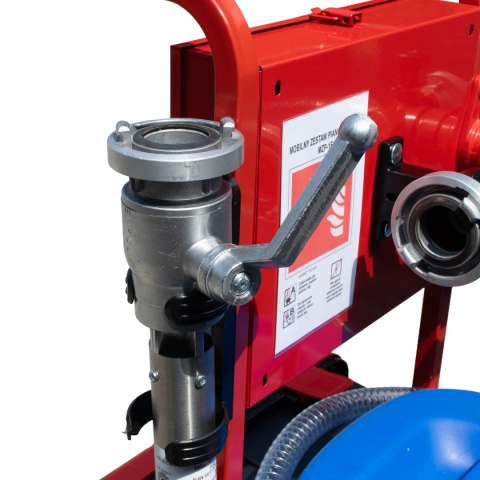

Zasysacz liniowy Z-200 z ARCH*

Dokładność dozowania
Redukcja strat ciśnienia
Wężyk w komplecie

Firma POK z największą uwagą podchodzi do sprzętu pianowego dla straży. Zasysacze liniowe zwracają uwagę niezwykłą solidnością wykonania i innowacją technologiczną. Takim innowacyjnym rozwiązaniem jest *ARCH - Automatyczny Regulator Ciśnienia Hydrostatycznego. Cóż to takiego? ARCH działa w oparciu o prawa fizyki, a jego zadaniem jest minimalizowanie strat ciśnienia roztworu wodno-pianowego dopływającego do prądownicy / wytwornicy pianowej. Straty takie występują gdy prądownik operuje prądownicą z poziomu wyższego niż znajduje się zasysacz lub linia przesyłowa jest bardzo długa. Każde 10m różnicy poziomów to 1 bar straty. Przykładowo: ciśnienie podawcze na zasysacz wynosi 8 bar, strata 35% daje 5,2 bar na wyjściu zasysacza, kolejne 10 m w górę to następny 1 bar straty. Prądownik dostaje mieszankę o ciśnieniu 4,2 bar. To niezbyt wiele. ARCH zmniejsza stratę nawet o 50%. Pokrętło regulujące dozowanie środka pianotwórczego działa bardzo precyzyjnie. Jest łożyskowane oraz posiada punkty dokujące przy każdym procencie ustawienia dozowania. Kalibrowanie fabrycznie zapewnia aptekarską wręcz dokładność dozowania.



Regulacja: 0 - 6% co 1
Przepływ: 200 l/min przy 10 bar*
Strata: 35%
ARCH: tak
Waga: 3,05 kg
*ciśnienie podawcze

Zasysacze pracują zgodnie z zasadą Venturiego pod ciśnieniem 14 bar. W momencie, gdy strumień wody pod ciśnieniem przechodzi przez końcòwkę koncentrycznego przewodu rurowego, zasysany jest płynny koncentrat pianowy. Zasysacz jest wyposa¿ony w zawòr zwrotny z zaworem kulowym z tworzywa polietylenowego, uniemożliwiający wpłynięie wody do koncentratu pianowego. Kryza pomiarowa z zaczepami umożliwia regulację natężenia przepływu, a tym samym reguluje ilość wprowadzanego koncentratu. Zawòr regulujący ciśnienie zapewnia niezmienne stężenie koncentratu pianowego, nawet przy niskim ciśnieniu.

Z zaworem obejściowym i dozującym w zakresie od 0 do 6%
W komplecie z wężykiem zasysającym
Nastawy urządzenia dozującego: wył., 1%, 2%, 3%, 5% i 6%
Wydajność dla DN 52 200 l/min*

Kluczowym elementem działania całego zestawu jest przetestowanie działania całego urządzenia przy zastosowaniu w miejscu docelowym stosowania, np hydrant czy motopompa.

Przepływ: 200 l/min przy 10 bar
